真空共晶炉

　　真空热压机，是一种集加热、保压、补压、抽真空、破真空于一体的热压机。整机采用伺服闭环控制系统，具有节能及低噪音的优点。该系列真空热压机，上市以来，收到新材料生产企业的喜爱，我们将不断创新，立志成为国内代表性的真空热压机品牌。

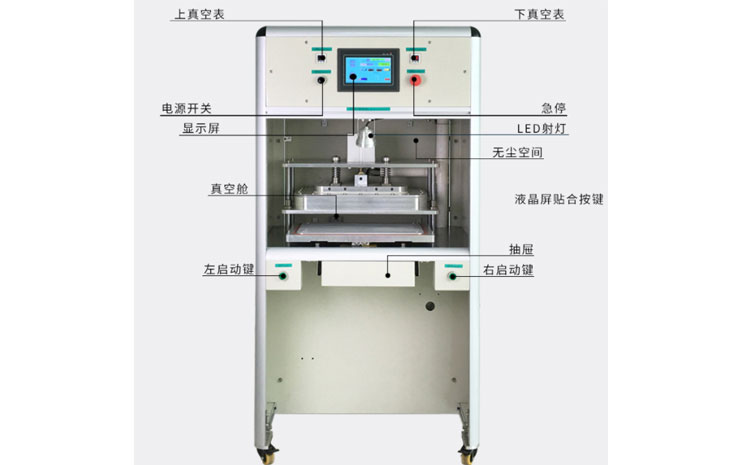

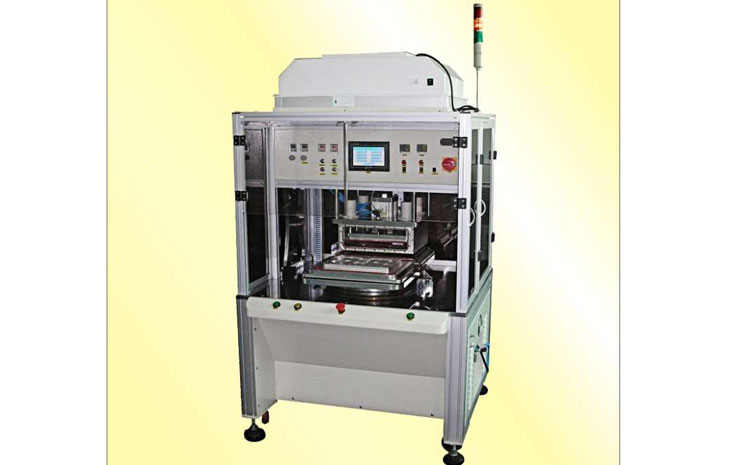

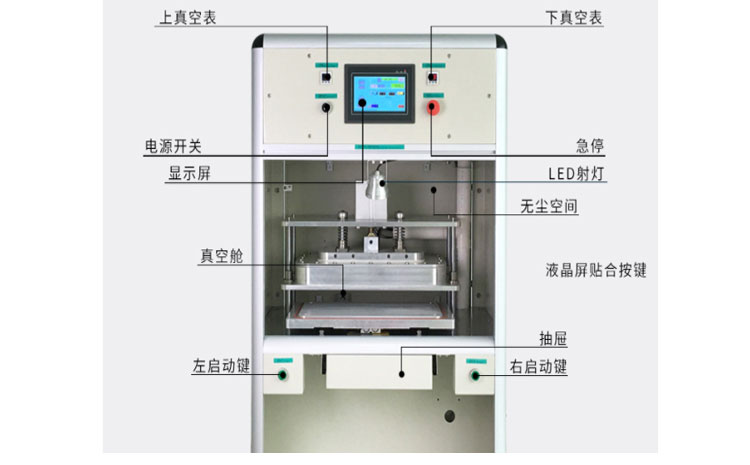

真空感应共晶炉图片

　　真空热压机组等设备技术参数

　　一.机组组成

　　1. 真空热压主机：1台

　　2. 液压系统：1套

　　3. 电控系统：1套

　　4. 真空系统：1套

　　5. 加热系统：1套

　　6. 高温冷却系统：1套

　　二.主要技术参数

　　【一】高温热压主机

　　1.公称压力：有效面压不小于15MPa

　　2.*热板尺寸：不小于400X400

　　3.开口数/层间净距离：1层/100mm

　　4.热板最高工作温度：420 ℃

　　5.加热方式：干式电加热

　　6.热板空载升温速率：低温段(≤110℃)：5 ℃/min (approx.) 高温段(≤200℃)：2℃/min (approx.)

　　7.热板温度控制精度：±5℃

　　8.*真空仓极限压力：30 Torr(绝对压力)

　　9.抽真空速度：10min内抽至30 Torr(绝对压力)

　　10.压力控制精度(压实状态)：±0.2MPa

　　11.热板平面度：±0.025mm

　　12.热板平行度：±0.040mm

　　13.开门方式：人工

　　【二】高温冷却系统及远红外电热管高温加热装置

　　⑴冷却方式：三相混合冷却

　　⑵高温气动球阀：DN20或同类产品

　　⑶冷却速度：可调(手动调节)

　　⑷加热方式：干式电加热

　　⑸电热管电流控制：调功器

　　【三】液压系统

　　⑴油泵

　　⑵液压系统最高压力：2

　　3.6MPa(短时(约60min))

　　⑶压力控制精度(压力阈值2 MPa)：±0.15Mpa

　　【四】真空系统

　　⑴极限压力：30mmHg(绝压)

　　⑵抽真空速率：30mmHg /10min【

　　⑶真空罐容量：不小于20L

　　【五】电控系统采用触摸屏、能仪表等名牌元器件组成的计算机控制系统，对热压机进行控制。

　　系统需至少具备如下功能:

　　⑴热板压力可做多段加压、卸压的压力设定，最多设可16段

　　⑵热板加热温度控制可设12段(时间-温度)程序

　　⑶可实时显示各工艺参数包括热板压力、制品温度和每层热板温度。

　　气流磨1台

　　一、产量：0.1~2kg/h

　　二、成品粒度：成品细度2～70μm任意可调三、对被粉碎产品杂质掺入量：小于5PPM

　　四、设备主要部件及要求：

　　【1】空气压缩机:

　　①排气压力:1MPa;

　　②流量: 1m3/min;

　　③功率：7.5kw

　　【2】冷冻干燥机

　　：①处理量：1 m3/min;

　　②进气温度：﹤80℃;

　　③工作压力：1MPa;

　　④露点温度：2℃～8℃

　　【3】主机：

　　①主机材质：全不锈钢

　　②主机包含粉碎系统1套，分级系统1套，旋风收集系统2套，电气控制系统1套，加料系统1套，除尘系统1套，水冷却系统1套

　　【4】离心式油水过滤器：过滤精度3um

　　【5】主管路过滤器：过滤精度1um

　　【6】微油雾过滤器：过滤精度0.01um催化气氛控制系统1套
